Bảng tra thông số bạc đạn thông dụng cho bánh xe ô tô

Nếu bạn đang có nhu cầu sử dụng vòng bi bạc đạn, việc đọc hiểu các kích thước và thông số của bạc đạn là vô cùng cần thiết. Bạn cần nắm rõ những thông số này và ý nghĩa của từng ký hiệu. Để giải đáp tất cả những băn khoăn và thắc mắc của khách hàng, Phụ Tùng HQ sẽ giải thích chi tiết thông qua bài viết dưới đây. Hãy cùng tìm hiểu ngay về các thông số bạc đạn nhé!

Tìm hiểu về vòng bi bạc đạn

Định nghĩa

Bạc đạn, hay còn gọi là ball bearing, là một loại vòng bi trong đó các viên bi được sử dụng làm yếu tố chịu lực giữa vòng trong và vòng ngoài. Các viên bi này giúp giảm ma sát và tăng hiệu suất chuyển động quay, đồng thời chịu tải trọng từ các hướng khác nhau.

Vòng bi bạc đạn là một bộ phận quan trọng trong các thiết bị máy móc và xe cộ, giúp giảm ma sát, tăng hiệu suất hoạt động và kéo dài tuổi thọ của các bộ phận.

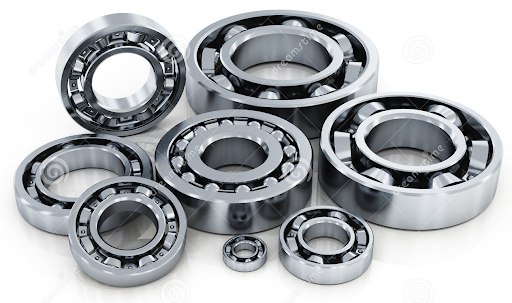

Vòng bi bạc đạn là gì?

Hướng dẫn cách đọc thông số bạc đạn

Từng loại vòng bi, bạc đạn và công ty sản xuất sẽ có các kích thước và thông số khác nhau. Điều này đòi hỏi khách hàng cần hiểu rõ về chúng để dễ dàng lựa chọn. Trong mã số bạc đạn, hai chữ số cuối cùng của dãy ký hiệu thường biểu trưng cho từng phân loại vòng bi bạc đạn khác nhau.

Ký hiệu các thông số kỹ thuật bạc đạn

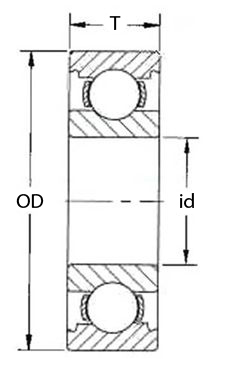

Để tra cứu kích thước ổ bi, việc hiểu rõ các ý nghĩa của ký hiệu trong bảng tra ổ bi là rất quan trọng:

• OD: Đường kính ngoài (mm)
• id: Đường kính trong (mm)
• T: Độ dày ổ lăn (mm)

Cách tính thông số bạc đạn chính xác và hiệu quả

Cách tính kích thước bạc đạn giúp người dùng xác định chính xác kích thước vòng bi, từ đó đưa ra lựa chọn phù hợp và tránh sai lầm. Nếu bạn đang cần mua vòng bi nhưng không biết cách tính đường kính trong, ngoài và độ dày như thế nào, hãy tham khảo ngay nội dung dưới đây:

Ví dụ:

• Vòng bi có mã là 2213: Lấy 2 số cuối nhân với 5, tức là: 13 x 5 = 65 mm. Kết quả này có nghĩa là đường kính trong của vòng bi là 65 mm.
• Vòng bi có mã là 6205: 05 x 5 = 25 mm.

Lưu ý, hai số cuối cùng của mã vòng bi từ 04 trở lên sẽ được nhân với 5. Nếu nhỏ hơn 4, chúng sẽ được quy đổi đặc biệt như sau:

• 00 tương ứng với 10 mm
• 01 tương ứng với 12 mm
• 02 tương ứng với 15 mm
• 03 tương ứng với 17 mm

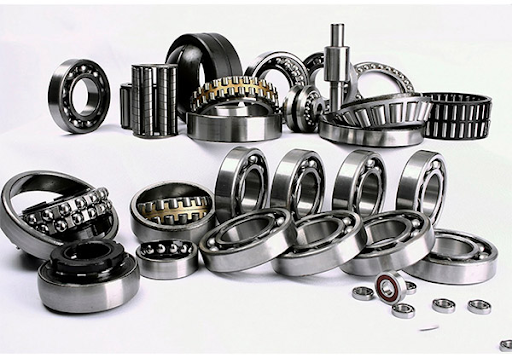

Nắm vững cách tính thông số bạc đạn  giúp bạn dễ dàng xác định kích thước vòng bi chính xác

Kích thước thông số bạc đạn

Kích thước của một vòng bi có thể được xác định qua nhiều thông số, bao gồm đường kính ngoài, đường kính trong, chiều rộng và các thông số khác liên quan. Kích thước cụ thể của vòng bi phụ thuộc vào loại vòng bi và ứng dụng của nó.

Để chọn đúng kích thước vòng bi cho một ứng dụng cụ thể, người dùng cần xem xét các yêu cầu vận hành, tải trọng, tốc độ và các yếu tố khác để đảm bảo rằng vòng bi được chọn phù hợp với yêu cầu kỹ thuật của hệ thống. Các thông số kích thước cụ thể có thể được tìm thấy trong tài liệu kỹ thuật hoặc thông số sản phẩm của nhà sản xuất vòng bi.

Kích thước và thông số của vòng bi đóng vai trò quan trọng trong quá trình lựa chọn và sử dụng vòng bi một cách hiệu quả. Điều này đảm bảo rằng vòng bi phù hợp với yêu cầu kỹ thuật của hệ thống và có khả năng hoạt động tối ưu.

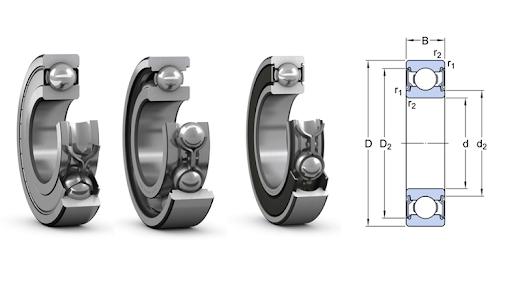

Chọn đúng kích thước thông số vòng bi bạc đạn

Bảng thông số vòng bi bạc đạn thông dụng trên thị trường hiện nay

Để giúp bạn đọc nắm được thông tin cụ thể và chính xác nhất, Phụ Tùng HQ xin gửi đến bạn đọc bảng thông số bạc đạn chi tiết dưới đây:

Trên đây là tất cả những thông tin hữu ích mà chúng tôi muốn chia sẻ để bạn hiểu rõ hơn về các thông số bạc đạn. Hy vọng bài viết sẽ mang lại cho bạn những kiến thức cần thiết và giúp bạn chọn được loại vòng bi phù hợp với nhu cầu của mình. Ngoài ra, nếu bạn cần mua các sản phẩm phụ tùng ô tô chất lượng và uy tín, hãy tham khảo tại Phụ Tùng HQ. Liên hệ ngay Hotline 0906789896 để được nhân viên tư vấn và hỗ trợ nhanh nhất.
